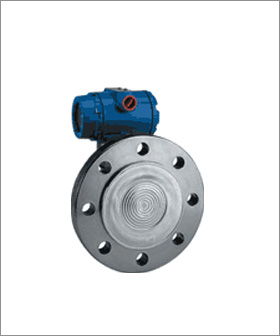

产品名称：3351lt型法兰式液位变送器
产品编号：Pro20072484657
更新时间：2013.06.11
浏览次数：

产品详细介绍：

六、3351lt型法兰式液位变送器 3351lt型法兰式液位变送器的安装法兰标准按ansi，法兰有3〃和4〃规格，法兰等级分为 150lb（2.5mpa）及300lb （5.0mpa），法兰安装尺寸见下图表。如用户采用gb9116-88标准，则dn=80、100、 pn=2mpa请注明。接液膜片材料有316l、哈氏c-276、蒙耐尔、钽 等。用户不注明，时以3〃150lb安装法兰及接液膜片材料31供货。 图9 法兰式液位变送器外型尺寸图 法兰尺寸 螺栓孔 尺寸 规格 直径 a b c 数目n 直径d 分布直径d1 3" 1501b 190 30 66 127 4 19 152 4" 1501b 228 30 89 157 8 19 190 3" 3001b 210 35 66 127 8 22 168 4" 3001b 254 38 89 157 8 22 200
