HYGL181818D智能信号器
产品名称:HYGL181818D智能信号器
产品编号:175443-317
更新时间:2018.09.04
浏览次数:
更多产品图片:
产品编号:175443-317
更新时间:2018.09.04
浏览次数:
更多产品图片:
产品详细介绍:
技术特点:
本产品采用了xj****的数字技术,具备了传统模拟隔离器所不具备的多项xj****性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率控制系统中依然能够可靠应用,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多xj****技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。
适用性:
可与单元组合仪表及DCS,PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
技术参数:
隔离器系统传输准确度:±0.1%×F•S
隔离器温度飘移:±0.0035%×F•S/℃(35ppm/℃)
输入阻抗:电流:≤60Ω;电压:≥500KΩ
电流输出允许外接的负载阻抗:
4-20mA输出时0~300Ω;0-10mA输出时0~600Ω,
0(1)-5V:≥500KΩ; 0-10V:≥1MΩ
需要更大的负载能力请在订货时说明。
隔离器供电电源:AC 95~265V
DC 20~32V
输入功率:0.9~1.8W(与型号有关,详见产品手册附录中关于输入功率的计算方法)
隔离器输入信号断线时的输出状态:
隔离器输出状态有跟随方式、报警方式两种状态可设置
隔离器面板指示:
PWR:电源指示灯(绿色);
ALM:输入信号报警指示灯(红色);
隔离器正常工作状态时该指示灯不亮;
隔离器输入信号故障时闪烁;输入信号超量程时长亮。

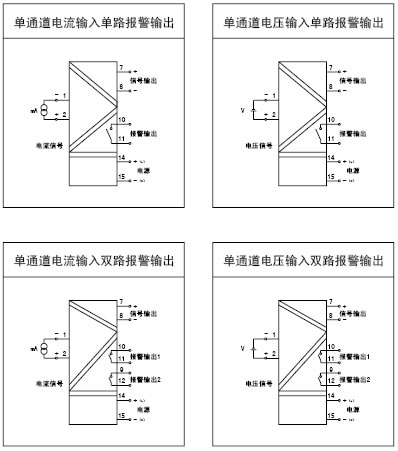

接 线 图:
隔离器单输入仪表接线图
宽×高×深(12.8×100×115mm)
双通道双输出仪表接线图
宽×高×深(18×100×115mm)
![](/uploadfile/2018/20180904175959414.jpg)
宽×高×深(18×100×115mm)
![](/uploadfile/2018/20180904175959414.jpg)
通用型智能隔离器说明:
1. 仪表供电形式有直流和交流,请注意区分!220V供电
产品的电源线接入图中电源端子L、N之间,L接相线,N接零线。
2.如接地线可靠接地,可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求,如不接地线则会降低该项指标,但仍然可保证符合第二类以下的工业现场环境的应用,这已适用于绝大部分的工业现场。
隔离器校准:
本隔离器采用智能化数字化设计,可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.隔离器.
1. 仪表供电形式有直流和交流,请注意区分!220V供电
产品的电源线接入图中电源端子L、N之间,L接相线,N接零线。
2.如接地线可靠接地,可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求,如不接地线则会降低该项指标,但仍然可保证符合第二类以下的工业现场环境的应用,这已适用于绝大部分的工业现场。
隔离器校准:
本隔离器采用智能化数字化设计,可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作.隔离器.
