产品名称：WSS工业用双金属温度计
产品编号：155043-816
更新时间：2013.06.19
浏览次数：
更多产品图片：

产品详细介绍：

本厂生产的双金属温度计其保护管、节头、锁紧螺纹栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。
　　双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
　　双金属温度计是用于测量中、低温的现场检测仪表，可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无***害、易读数、牢固耐用等优点。
特点
     现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求
工作原理
     双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
主要技术参数
     产品执行标准：JB/T8803-1998；GB3836-83
      标度盘公称直径：60、100、150
      精度等级：1.0、1.5
      热响应时间：≤40s
      防护等级：IP55
      角度调整误差：角度调整误差应不超过其量程的1.0％
      回差：温度计回差应不大于基本误差限的******值
      重复性：温度计重复性极限范围切应不大于基本误差限******值的1/2
测温范围

测 温范 围℃	适应范围
	工业、商业	实验室、小型
-80-+40℃	√	√
-40-+80℃	√	√
0-50℃	√	√
0-100℃	√	√
0-150℃	√	√
0-200℃	√	√
0-300℃	√	√
0-400℃	√	√
0-500℃	√	√

正常工作大气条件

工 作 场 所	温度℃	相 对 温 度 ％
掩 蔽 场 所	-25℃-+25℃	5-100
户 外 场 所	-40℃-+85℃	5-100

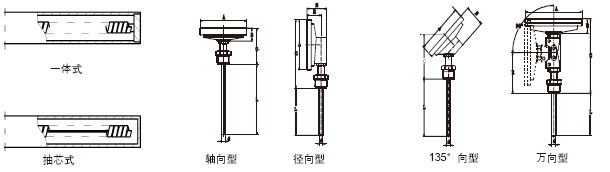

测量端形式

外形尺寸

形 式	A	B	C	E	L	D
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
万向型	105	23	178	120
	155	23	178	120

安装固定形式

可动外螺纹接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30

可动内螺纹管接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30

固定螺纹接头 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30

卡套螺纹接头 M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.5 16 24 Φ10

卡套法兰接头 D D0 D1 SW d0 d Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10

固定法兰 D D1 D2 H d0 d Φ105 Φ75 Φ55 Φ16 Φ14 Φ8 Φ10 注：可提供ANSL、JB、HG等标准法兰

轴向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规 格		安装固定装置
				A	L
WSS-300	-80-+40℃ 0-80℃ 0-100℃ 0-150℃ 0-200℃ 0-400℃ 0-500℃	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可动外螺纹
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可动内螺纹
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺纹
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法兰
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺纹
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法兰
WSS-406				Φ100
WSS-506				Φ150

径向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规 格（mm）		安装固定装置
				A	L
WSS-310	-80-+40℃ 0-80℃ 0-100℃ 0-150℃ 0-200℃ 0-400℃ 0-500℃	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可动外螺纹
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可动内螺纹
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺纹
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法兰
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺纹
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法兰
WSS-416				Φ100
WSS-516				Φ150

万向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规 格		安装固定装置
				A	L
WSS-480	-80-+40℃ 0-80℃ 0-100℃ 0-150℃ 0-200℃ 0-400℃ 0-500℃	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-580				Φ150
WSS-481				Φ100		可动外螺纹
WSS-581				Φ150
WSS-482				Φ100		可动内螺纹
WSS-582				Φ150
WSS-483				Φ100		固定螺纹
WSS-583				Φ150
WSS-484				Φ100		固定法兰
WSS-584				Φ150
WSS-428				Φ100		卡套螺纹
WSS-585				Φ150
WSS-486				Φ100		卡套法兰
WSS-586				Φ150
