SWP-RP系列频率/转速表

产品名称：SWP-RP系列频率/转速表
产品编号：Pro2008516103318
更新时间：2013.06.13
浏览次数：




产品详细介绍：

SWP系列智能频率/转速表适用各种频率/转速测量和控制。
　　SWP系列智能频率/转速显示控制仪集数字测量显示和模拟显示于一体，采用数码LED显示，可显示各种的频率/ 转速的实时值。
一、 主要特点
１、 高亮度LED数字显示测量值
２、 支持多机网络通讯，通讯协议可任意自由设定
３、 ***特的全开放式用户自设定界面
　　　　.零点和增益的设定
　　　　.输出方式设定　
　　　　.报警方式设定
４、 设定参数断电长久保留及参数密码锁定
５、 交直流开关电源供电方式
二、接线图
型号
SWP-RP-C803系列

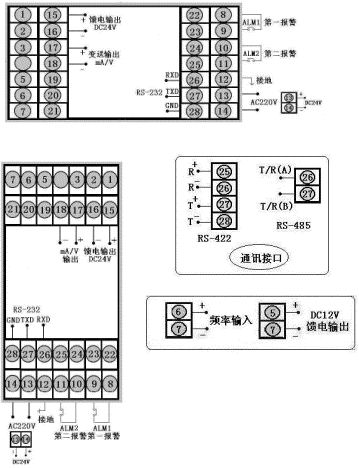

接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号
SWP-RP-C803系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-RP-C403系列（横式）

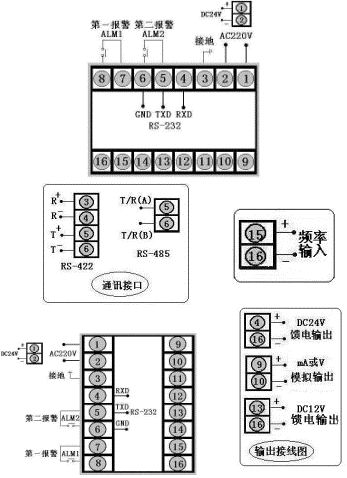

接 线 图
仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:45×92mm
重 量:240g
型号
SWP-RP-C403系列（竖式）
仪表外形

仪表尺寸:48×96×140mm
开孔尺寸:44×92mm
重 量:240g

型号
SWP-RP-C903系列

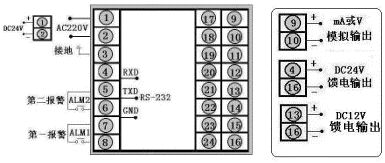

接 线 图
仪表外形

仪表尺寸:72×72×112mm
开孔尺寸:68×68mm
重 量:240g
三、SWP-RP系列频率/转速仪表型譜表
型 号
代 　　 码
说 明
SWP-RP-
□ □ □□ □ □ □ □ □ □　□ SWP系列转速表
外型特征
C
S
   　 　 　 　 　 　 　 　
横式仪表
竖式仪表
外形尺寸
4
8
9
  　 　 　 　 　 　 　
96×48mm，48×96mm
160×80mm，80×160mm
96×96mm
控制作用
01
03
  　 　 　 　 　 　
测量显示
三位控制
通讯方式
0
2
4
8
  　 　 　 　 　
无通讯
通讯协议为 RS-232
通讯协议为 RS-422
通讯协议为 RS-485
输出方式
0
1
2
3
4
5
6
7
  　 　 　 　
无控制输出
继电器触点
电流 4～20mA
电流 0～10mA
电压 1～5V
电压 0～5V
SCR-过零触发脉冲
SSR-固态继电器
输入类型
□
  　 　 　
A：集电极开路信号输入（OC门）
B：射极开路信号输入（OE门）
C：电平信号输入
D：开关量输入/触点信号（无源）
E：电流型信号输入
第一报警方式
N
H
L
  　 　
无报警（可省略）
AL1上限报警
AL1下限报警
第二报警方式
N
H
L
  　
无报警（可省略）
AL1上限报警
AL1下限报警
显示方式及馈电输出
N
0.8
P

0.56 英寸 LED显示（可省略）
0.8 英寸 LED显示
DC 24V馈电输出
供电方式
W
T
　　
DC24V供电
AC90～260V供电（开关电源）
AC220V供电
★ 以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
注：转速表在订货时请提供转速传感器的技术指标。
