产品名称：SWP-LCD-NH液位/容积控制仪
产品编号：Pro2008516101448
更新时间：2013.06.13
浏览次数：
产品详细介绍：
| SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。 |
| 一、 主要特点 |
| 1、 有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。 |
| 2、 采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。 |

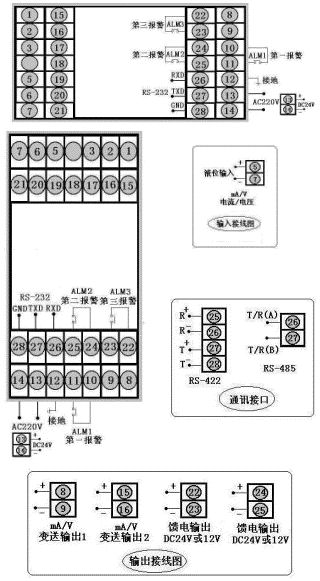

| 二、 仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图） |
|
型号 |
SWP-LCD-NH80系列 |
接 线 图 |
|
仪表
外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g | |
| 三、 SWP-LCD系列液位<=>容积控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LCD-N |
□□□ □□- □ □-□□- □ □ □ □ -□-□ |
新一代大屏幕带背光显示仪表 |
|
仪表功能 |
H |
|
|
|
|
|
|
|
|
|
|
|
液位容积控制仪 |
| HR |
|
|
|
|
|
|
|
|
|
|
|
带记录（液位<=>容积控制仪） |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）80×160mm（竖式） |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
|
参见"输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
□ |
|
|
|
|
|
参见"报警方式" |
|
第二报警方式 |
□ |
|
|
|
|
参见"报警方式" |
|
第三报警方式 |
□ |
|
|
|
参见"报警方式" |
|
馈电输出 |
|
|
|
|
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
| ★ 输入类型(出厂默认值） |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
说 明 |
|
A |
4～20 mA |
-9999～99999d |
D |
0～5 V |
-9999～99999d |
本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B |
0～10 mA |
-9999～99999d |
R |
用户特定 |
全 量 程 |
|
C |
1～5 V |
-9999～99999d |
|
|
| |
| ★ 报警方式 |
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 | |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
| ★ 输出方式 |
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
| ★ 型号举例： |
| ①SWP-LCD-NH801-02-A-N |
| LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。 |
| ②SWP-LCD-NH803-81-A-HLP |
| LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。 |
| 二、 特殊技术参数 |
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度 |
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0.5s | |

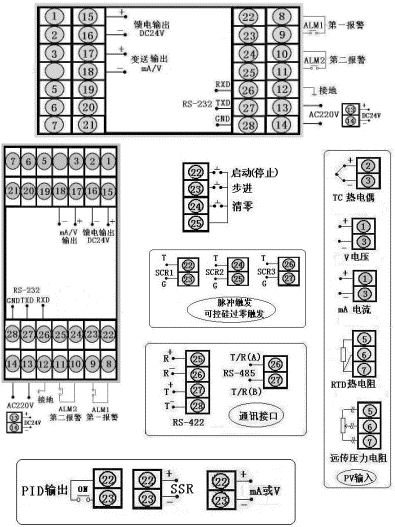

| 三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图) |
|
型号 |
SWP-LCD-NP系列（横式） |
接 线 图 |
|
仪表外形 |
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g |
 |
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
| |
| 四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP -LCD-N |
□ □□□-□ □ □-□□- □ □-□-□-□ |
新一代大屏幕带背光液晶显示仪表 |
|
仪表功能 |
P |
|
|
|
|
|
|
|
|
|
|
|
32段PID可编程序控制仪 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
160×80mm（横），80×160mm（竖） |
|
控制作用 |
05 |
|
|
|
|
|
|
|
|
|
PID调节功能 |
|
通讯方式 |
□ |
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出 |
□ |
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出 |
□ |
|
|
|
|
|
|
参见"变送输出方式" |
|
输入类型 |
□□ |
|
|
|
|
|
参见"输入类型" |
|
第一报警方式 |
□ |
|
|
|
|
参见"报警输出方式" |
|
第二报警方式 |
□ |
|
|
|
参见"报警输出方式" |
|
馈电输出 |
P |
|
|
DC24V馈电输出 |
|
供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
|
外形特征 |
|
| |
| ★ 输入类型 |
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
全可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～10KHz | |
| ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
|
| |
| ★ 报警输出方式 |
|
选型代码 |
N |
H |
L |
G |
A |
D |
|
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 | |
| ★ 变送输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
| ★ 通讯方式 |
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 | |
| ★ 控制输出方式 |
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 | |
| SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出 |
| ★ 型号举例： |
| ①SWP-LCD-NP805-21-09-HL-P-W-S |
| 通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。 |
| ②SWP-LCD-NP805-81-08-LH-P-T |
| 通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。 |
