产品名称：SWP-LCD-M多通道巡检控制仪
产品编号：Pro20085168432
更新时间：2013.06.13
浏览次数：

产品详细介绍：

SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。

一、仪表特点：

1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现wn****输入。

2、可选择统一报警输出，分别报警输出或分别变送输出。

3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）

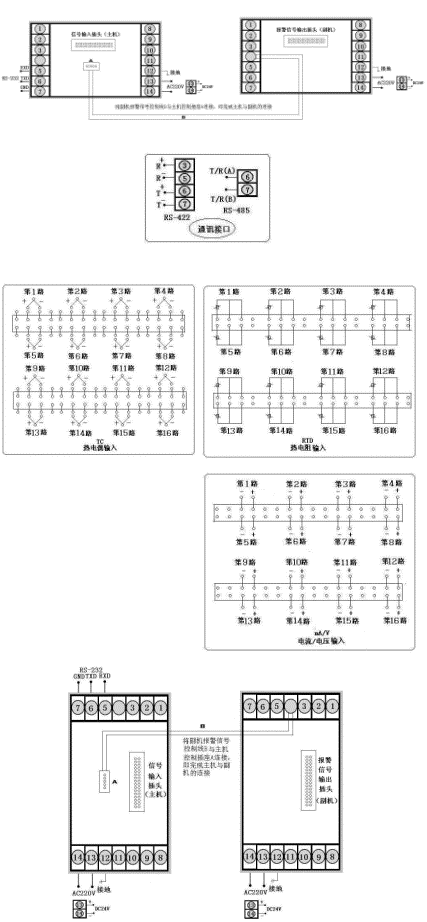

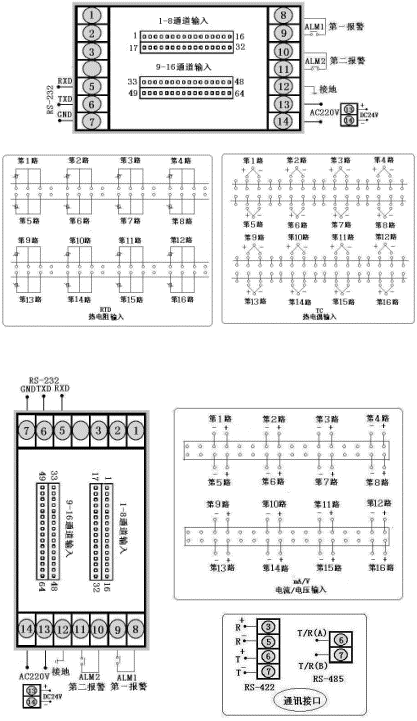

型号 SWP-LCD-M系列 接 线 图 仪表 外形 　 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 　 仪表 外形 　 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g 型号 SWP-MD808系列 接 线 图 仪表 外形 　 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g   　 型号 　SWP-MS808系列 仪表 外形 　 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-M系列多通道巡检测量控制仪型谱表

型 号 代 码 说 明 SWP-LCD- □ □ □□- □ □ - □□ - □ □- □ -□- □ 大屏幕带背光液晶显示仪表 仪表功能 M   多通道巡回检测仪表 外形尺寸 8 160×80mm（横式） 80×160mm（竖式） 控制作用 □□ 参见"控制作用" 通讯方式 □ 参见"通讯方式" 输出方式 □ 参见"输出方式" 输入类型 □□ 参见"输入类型" 第一报警方式 □ 参见"报警方式" 第二报警方式 □ 参见"报警方式" 报警记忆 K       带报警保持功能（本页注1） 不带报警保持功能 供电方式 W T 　   DC24V供电 AC90～265V供电 （开关电源） AC220V供电 外形特征 S 　 竖式 横式

★　控制作用

选型代码 　06 07 08 09 14 控制作用 八路巡检测量显示 八路巡检统一控制/报警输出 八路巡检分别控制/报警输出 十六路巡检测量显示 十六路巡检统一控制/报警输出

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 全可切换输入 　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d

★ 报警方式

选型代码 N H L 报警方式 无位式控制或报警（可省略） 位式上限控制或上限报警 位式下限控制或下限报警

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 输出方式

选型代码 0 1 2 3 4 5 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V

注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相***立或各通道均有一组相互***立的变送输出信号。

★ 型号举例：

①SWP-LCD-M814-21-08-HL-K-W-S

十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，第一报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。

②SWP-LCD-M808-81-10-L-H-K-T

八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，第一报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。

二、 特殊技术参数

控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 比例范围 0.0%-100.0%（单位：0.1%） 积分（复位）时间 0-9,999s（单位：1s） 微分（比率）时间 0-9,999s（单位：1s） 控制周期 1-250s（单位：1s） 采样周期 0.5s

三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)

型号 SWP-LCD-NP系列（横式） 接 线 图 仪表外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表

型 号 代 码 说 明 SWP -LCD-N □ □ □□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表 仪表功能 P   32段PID可编程序控制仪 外形尺寸 8   160×80mm（横），80×160mm（竖） 控制作用 05   PID调节功能 通讯方式 □   参见"通讯方式" 控制输出 □   参见"控制输出方式" 变送输出 □   参见"变送输出方式" 输入类型 □□   参见"输入类型" 第一报警方式 □   参见"报警输出方式" 第二报警方式 □   参见"报警输出方式" 馈电输出 P   DC24V馈电输出 供电方式 W T 　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 S   竖式显示仪表 横式显示仪表

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d 02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定 03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d 04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d 05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d 06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d 07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 全可切换输入 详见下表　 08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 频率输入　 0～10KHz

★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 01 B 05 T 09 Pt100.1 14 1～5 V 21 1～5 V开方 02 S 06 J 10 Cu50 15 0～5 V 22 0～5 V开方 03 K 07 WRe 12 4～20 mA 19 4～20 mA开方 　 　 04 E 08 Pt100 13 0～10 mA 20 0～10mA开方

★ 报警输出方式

选型代码 N H L G A D 输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警

★ 变送输出方式

选型代码 0 1 2 3 4 5 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★ 型号举例：

①SWP-LCD-NP805-21-09-HL-P-W-S

通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NP805-81-08-LH-P-T

通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
