产品名称：SWP-LCD-NLT天然气流量积算仪
产品编号：Pro200851681313
更新时间：2013.06.13
浏览次数：

产品详细介绍：

SWP-LCD-NLT（智能）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。

一、仪表特点

1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。

2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。

3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防止人为或意外掉电造成累计值的偏差。

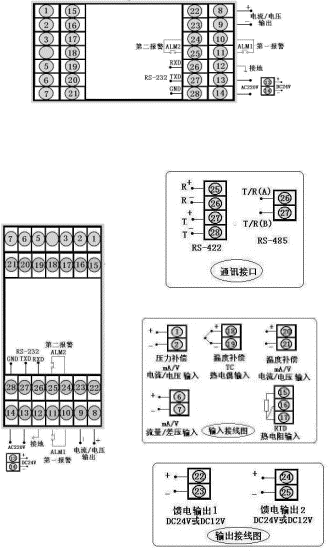

二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）

型号 SWP-LCD-NLT系列 接 线 图 仪表 外形 仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g 仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-NLT系列天然气流量积算控制仪型谱表

型 号 代 　　码 说　　 明 SWP-LCD-N 　□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ 新一代大屏幕带背光液晶显示仪表 仪表功能 LT                         天然气流量积算仪表 外形尺寸 8                         160×80mm（横式）80×160mm（竖式） 控制作用 02                       带补偿输入 通讯方式 □                     参见"通讯方式" 输出方式 □                   参见"变送输出方式" 流量信号类型 □                 参见"输入类型" 压力补偿类型 □               参见"输入类型" 温度补偿类型 □             参见"输入类型" 第一报警方式 N H L           无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 第二报警方式 N H L         无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 第三报警方式 N H L       无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 馈电输出 N P 2P     无馈电输出（可省略） 单路DC24V馈电输出 双路DC 24V馈电输出 供电方式 W T 　   DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略） 外形特征 S 　 竖式显示仪表 横式显示仪表（可省略）

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 说 明 A 4 ～ 20 mA -1999～99999 d O 脉冲-集电极开路 0～5KHz 本表所列为***大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 B 0 ～ 10 mA -1999～99999 d G Pt100 -200～650℃ C 1 ～ 5 V -1999～99999 d E 热电偶E型 0～1000 ℃ D 0 ～ 5 V -1999～99999 d K 热电偶K型 0～1300 ℃ M 0 ～ 20 mA -1999～99999 d R PT100.1 -1999～99999 d F 脉 冲 0～5KHz N 无补偿输入

★ 通讯方式

选型代码 0 2 4 8 9 通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格

★ 变送输出方式

选型代码 0 1 2 3 4 5 输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★型号举例：

①SWP-LCD-NLT802-21-BC-HL－P－W－S

带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为第一路0～10 mA，第二路1～5V，第一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。

②SWP-LCD-NLT802-82-AC-LH－N－T

带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为第一路4～20mA，第二路1～5V， 第一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。
