HSD-2电流传感器
产品名称：HSD-2电流传感器
产品编号：Pro2008515102614
更新时间：2013.06.12
浏览次数：
产品编号：Pro2008515102614
更新时间：2013.06.12
浏览次数：
产品详细介绍：
一、概述
YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

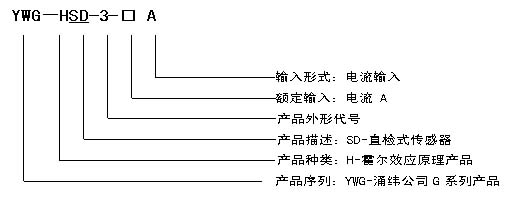

二、产品命名方法
三、原理
YWG-HSD系列电流传感器是一种原边与副边高度电隔离，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
四、技术性能指标
|
测量范围 |
2IN |
频率特性 |
0～10kHz |
|
过载能力 |
20IN |
绝缘耐压 |
AC2.0kV/min·1mA |
|
精度等级 |
<1.0%IN |
工作环境 |
0～45℃ |
|
线性度 |
优于0.2% |
工作电源 |
±12V～±15V,+12V,+15V |
|
失调电压 |
小于±20mV |
电源耗电 |
≤30mA |
|
温度漂移 |
优于±100ppm/℃ |
阻燃特性 |
UL94-VO |
|
反应时间 |
小于10us |
内置电源浪涌、极性反接保护； | |
五、执行标准
QB/441600 17 113-2002
六、型号及参数
|
型 号 |
输 入/输 出 |
引 脚 接 线 |
|
YWG-HSD-2-50A |
0～50A/0～4V |
1: 正工作电源端
2: 负工作电源端
3: 测量输出端
4: 公共接地端
 |
|
YWG-HSD-2-100A |
0～100A/0～4V | |
|
YWG-HSD-2-150A |
0～150A/0～4V | |
|
YWG-HSD-2-200A |
0～200A/0～4V | |
|
YWG-HSD-2-300A |
0～300A/0～4V |

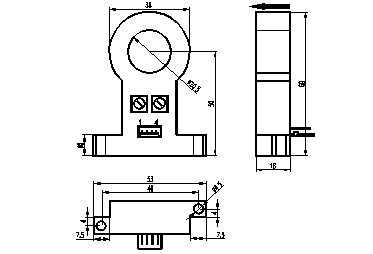

七、外形图
八、注意事项
1.工作电源、输出端须***正确连接，不能错接；
2.对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
3.原边母线的温度不应超过60℃；
4.当电流母线填满原边穿线孔时，获得***佳的测量精度；
5.使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；
6.测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
