YX/YXC/YXN电接点压力表

产品名称：YX/YXC/YXN电接点压力表
产品编号：Pro200723153241
更新时间：2013.06.11
浏览次数：




产品详细介绍：

1、概述
该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。
YXC系列产品具有工作可靠，接点功率大的优点；
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

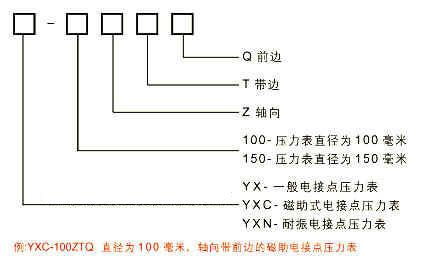

2、规格示意
3、额定负载参考值
电 压 V 电阻性负载电流A 电感性负载电流A
AC DC
380 0.08 　 0.045
220 0-135 0.13 0.065
110 0.27 0.25 0.13
50 0.5 0.4 0.2
＜40 ≤1 　 　
4、技术参数
产 品 型 号 YXC-100 YXN-100 YXC-150 YXN-150
公 称 直 径 Ф100 Ф150
接 头 螺 纹 M20x1.5
精 确 度 等 级 1.0 1.5
测 量 范 围
-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用环境条件 温度-40-70℃ 相对湿度≤85％
耐 振 等 级 YXC系列V.H.3 YXN系列V.H.4
电接点装置的技术参数 ***高工作电压：DC220V AC380V
触点***大功率：30VA(阻性负载)
控制方式：可调节上、下限缓行磁助接点开关

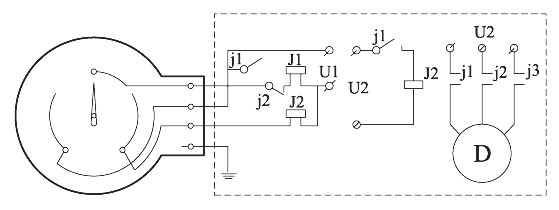

5、电接点压力表电气原理图

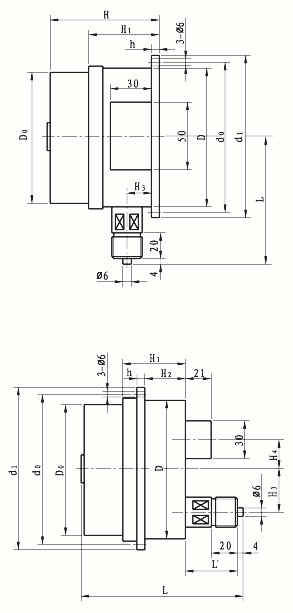

6、外形尺寸
